Станок вертикально сверлильный 2Н125, 2Н135, 2Н150
Руководство по эксплуатации 2Н125, 2Н135, 2Н150.(файл DJVU 2 МБ)
|
|
|

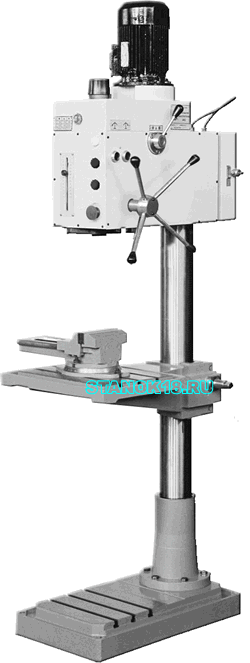

Вертикально сверлильный станок 2Н125 имеет ручное управление. Имеет откидной подъёмный стол и обработанной фундаментной плитой.
Обычно используют для:
- сверления;
- развёртывания;
- резьбонарезания в различных материалах;
- зенкерования;
- зенкования;
Станок позволяет использовать различные приспособления и инструменты. Это существенно расширяет его возможности.
Станок, в основном, используется в мелкосерийном производстве, в ремонтных мастерских, на малых предприятиях.
|
Основные данные вертикально сверлильный станка 2Н125, 2Н135, 2Н150 |
Характеристика |
2Н125 |
2Н135 |
2Н150 |
Наибольший диаметр сверления в стали 45 ГОСТ 1050- 74, мм |
25 |
35 |
50 |
Размеры конуса шпинделя по СТ СЭВ 147-75 |
Морзе 3 |
Морзе 4 |
Морзе 5 |
Расстояние оси шпинделя до направляющих колонны, мм |
250 |
300 |
350 |
Наибольший ход шпинделя, мм |
200 |
250 |
300 |
Расстояние от торца шпинделя, мм:
до стола
до плиты |
60-700
690-1060 |
30-750
700-1120 |
0-800
700-1250 |
Наибольшие (установочное) перемещение сверлильной головки, мм |
170 |
170 |
250 |
Перемещение шпинделя за один оборот штурвала, мм |
122, 46 |
122, 46 |
131, 68 |
Рабочая поверхность стола, мм |
400х450 |
450х500 |
500х560 |
Наибольший ход стола, мм |
270 |
300 |
360 |
Количество скоростей шпинделя |
12 |
12 |
12 |
Количество подач |
9 |
9 |
12 |
Пределы подач, мм/об |
0,1-1,6 |
0,1-1,6 |
0,05-2,24 |
Мощность электродвигателя главного движения, кВт |
2,2 |
4,0 |
7,5 |
Габарит станка: длина, ширина, высота, мм |
915х785х2350 |
1030х835х2535 |
1355х890х2930 |
Масса 2Н125 станка, кг |
880 |
1200 |
1870 |
|
|
