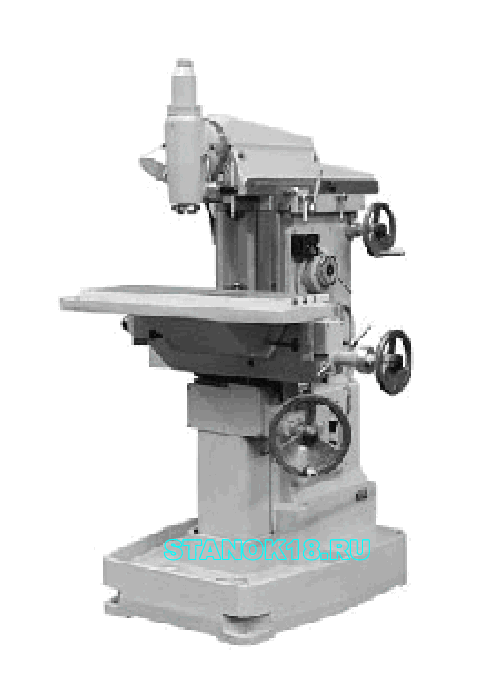

Наименование параметра |
Ед.
измерения |
Величина параметра |
Габаритные размеры станка |
длина |
мм |
1200 |
ширина |
мм |
1240 |
высота |
мм |
1780 |
масса |
кг |
1050 |
Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола |
наименьшее |
мм |
80 |
наибольшее |
мм |
460 |
Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола |
наименьшее |
мм |
0 |
наибольшее |
мм |
380 |
Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя |
мм |
115 |
Наибольшее расстояние от торца горизонтального шпинделя до торца серьги |
мм |
315 |
Конус горизонтального и вертикального шпинделей |
|
40 |
Количество скоростей шпинделей |
горизонтального |
|
16 |
вертикального |
Пределы частоты вращения шпинделей |
горизонтального |
об/миин |
50—1630 |
вертикального |
63—2040 |
Количество подач стола |
продольных |
|
16 |
вертикальных |
Пределы подач стола |
продольных |
мм/мин |
13—395 |
вертикальных |
Ускоренный ход стола |
продольный |
мм/мин |
935 |
вертикальный |
Количество подач шпиндельной бабки |
|
16 |
Пределы подач шпиндельной бабки |
мм/мин |
13—395 |
Ускоренный ход шпиндельной бабки |
мм/мин |
935 |
Наибольший ход шпиндельной бабки |
мм |
300 |
Наибольшее осевое перемещение вертикального шпинделя |
мм |
80 |
Наибольший угол поворота вертикальной головки в вертикальной плоскости |
градус |
±90 |
Цена деления лимбов |
мм |
0,05 |
Цена деления линеек |
мм |
1 |
Основной вертикальный стол |
Рабочая поверхность стола |
длина |
мм |
630 |
ширина |
250 |
Наибольший продольный ход стола |
мм |
450 |
Наибольший вертикальный ход стола |
мм |
380 |
Число Т-образных пазов |
|
2 |
Ширина Т-образных пазов |
мм |
14 |
Расстояние между Т-образными пазами |
мм |
80 |
Масса |
кг |
72 |
Стол угловой горизонтальный |
Рабочая поверхность стола |
длина |
мм |
800 |
ширина |
250 |
Число Т-образных пазов |
|
3 |
Ширина Т-образных пазов |
мм |
14 |
Расстояние между Т-образными пазами |
мм |
50 |
Масса |
кг |
75 |
Привод |
Ремень приводной клиновой А-2000Т; количество |
|
3 |
Цепь приводная роликовая нормальная
ПР-12,7-1820-1 |
количество |
|
2 |
кол-во звеньев у одной цепи |
|
78 |
кол-во звеньев у второй цепи |
|
72 |
Соединительное звено С-ПР-12,7-1820; количество |
|
2 |
Характеристика электрооборудования |
Род тока питающей сети |
|
переменный
трехфазный |
Напряжение |
В |
380 |
Количество двигателей на станке |
|
2 |
Напряжение силовой сети |
В |
380 |
Напряжение цепи управления |
В |
380 |
Напряжение цепи освещения |
В |
24 |
Двигатель привода АИР 100С4У3 |
исполнение |
|
1 М 1081 |
мощность |
кВт |
3 |
частота вращения |
об/мин |
1500 |
Электронасос Х14-22М |
мощность |
кВт |
0,12 |
производительность |
л/мин |
22 |
частота вращения |
об/мин |
2800 |
Суммарная мощность всех электродвигателей |
кВт |
3,12 |
Характеристика системы смазки станка |
Марка масла для смазки |
|
индустриальное
И-30А |
Тип насоса смазки шестерен |
|
поршневой |
Производительность насоса |
см3/ход |
3 |
Тип смазочной станции |
|
поршневой |
Количество точек в питателе |
|
8 |
