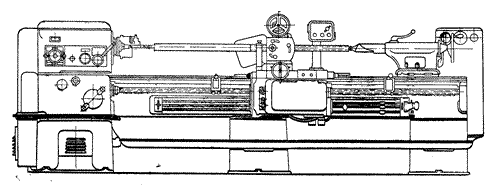

Техдокументация на станки, Резьбонарезной станок 1К62РВС1

Станок с так называемой вихревой головкой и ручным делением на заходность предназначен для нарезания метрической резьбы (правой и левой) на винтах.
Движение на инструмент передается от вихре­вой головки, имеющей индивидуальный электро­двигатель и бесступенчатый вариатор с пределом регулирования  3,5(575—2050 об/мин).

В зависимости от угла подъема нитки нарезае­мого винта вихревая головка повертывается на со­ответствующий угол по специальной шкале с нони­усом.
Наибольший угол поворота головки ±15°; при этом обеспечивается нарезание винтов диаметром до 50 ммвключительно.

Резцы головки устанавливаются относительно оси станка при помощи винта каретки.
Станок имеет автоматический цикл обработки при одном заходе.
Установка заготовки и съем изготовленного винта осуществляются вручную.
Станок является модификацией станка модели 1К62РВ.
