Токарный шестишпиндельный полуавтомат 1265ПМ-6

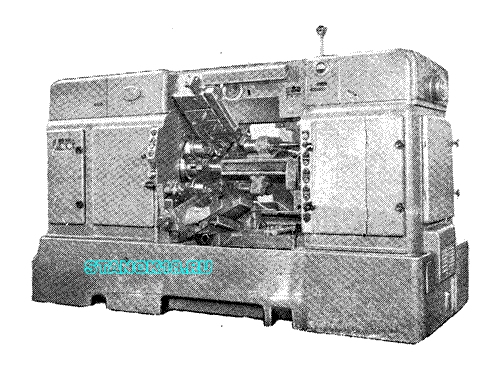

Токарный шестишпиндельный полуавтомат  1265ПМ-6

Полуавтомат предназначен для обработки де­талей из штамповок, поковок и отливок в массовом и крупносерийном производстве. На нем можно вы­полнять различные токарные операции: точение, сверление, развертывание, нарезание резьбы, вытачивание канавок.

Одновременно обрабатывается пять изделий в разных позициях шпиндельного барабана. VI позиция—загрузочная; при необходимости в ней мож­но выполнять кратковременные операции.
Полуавтомат имеет пять поперечных суппортов (с независимым приводом каждый) и один центральный продольный суппорт, обслуживающий шесть позиций. Кроме того, на продольном суппор­те в четырех позициях можно устанавливать ин­струментальные державки с независимой (от продольного суппорта) подачей, а также инструмен­тальные шпиндели с самостоятельным приводом.

Число оборотов рабочих и инструментальных шпинделей, а также величина подачи продольного и поперечных суппортов и устройств с независимой подачей настраиваются сменными зубчатыми коле­сами.

Величина рабочего хода продольного суппорта регулируется специальным механизмом с постоян-
ными кулачками, а поперечных суппортов — стандартным набором плоских кулачков.
Полуавтомат работает по следующему циклу: быстрый подвод суппортов к шпиндельному барабану, рабочая подача, быстрый отвод суппортов, поворот шпиндельного барабана на 1/е оборота.
Полуавтомат может работать с двойной индексацией. При этом шпиндельный барабан поворачи­вается на '/з оборота и загрузочными будут две по­зиции (пятая и шестая). За один цикл обрабатыва­ются две детали или одна деталь с разных сторон.

Для двойной индексации устанавливаются спе­циальные детали, что должно быть оговорено при заказе.
Полуавтомат имеет привод от отдельного элек­тродвигателя. Стружка удаляется винтовым транс­портером. Смазка — централизованная. На полуав­томате устанавливаются резьбонарезное и быстро-сверлильное устройства.

Полуавтомат оборудован счетчиком циклов, циклоуказателем и имеет электрифицированную систему управления при помощи электромагнитных фрикционных муфт. Зажим детали в патроне — гидравлический.

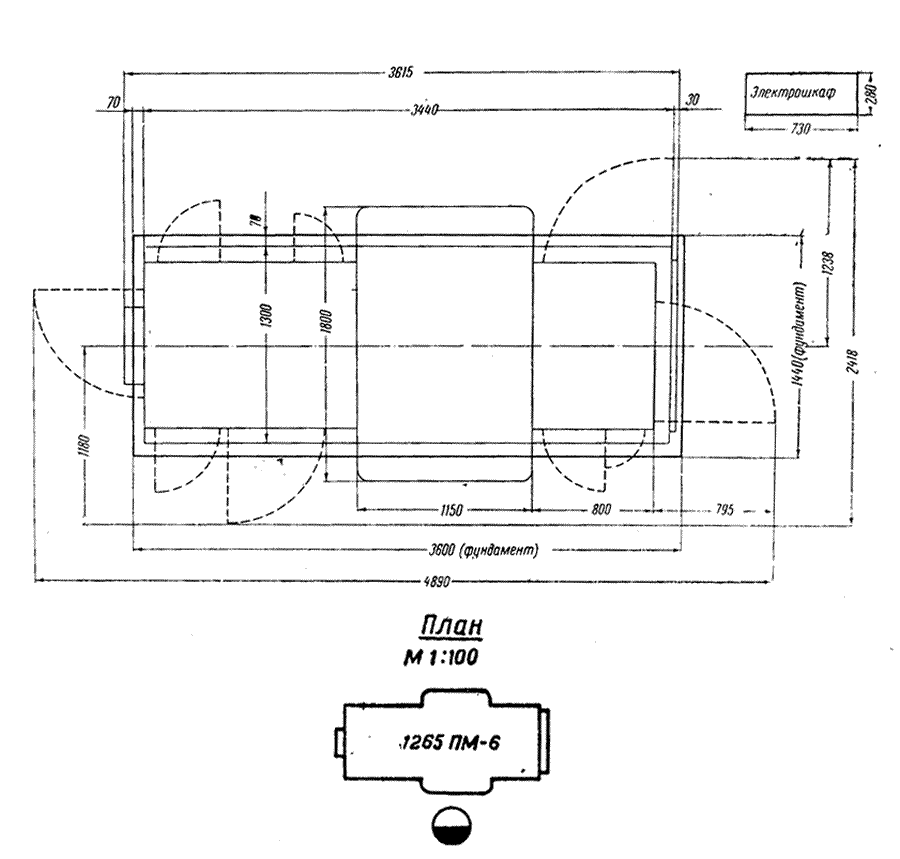

Установочный чертёж Токарный шестишпиндельный полуавтомат 1265ПМ-6
Установочный чертёж Токарный шестишпиндельный полуавтомат  1265ПМ-6





Основные данные

Основные    размеры
Наибольший размер обрабатываемой детали,  мм    160
Наибольшая длина обрабатываемой детали,
мм
175
Наименьший и наибольший диаметр нарезаемой резьбы, мм 6—36
Суппорты
Количество суппортов:
поперечных 5
продольных 1
Наибольшее перемещение поперечных суппортов, мм:
верхних 90
среднего      80
нижних 80
Общий ход продольного суппорта, мм 200
Наибольший рабочий ход продольного суппорта, мм. 160
Механика полуавтомата
Пределы чисел оборотов рабочих шпинделей в минуту. 78—1160
Число скоростей рабочих шпинделей  (регулируемое сменными зубчатыми колесами)    27
Продолжительность  холостого  хода,  сек 3,5
Привод, габарит и вес полуавтомата
Мощность электродвигателей, квт:
главного  привода        28
двигателя  гидравлики      2,8
наладочного  привода      1,7
насоса   для  охлаждающей  жидкости 0,65
Габарит полуавтомата   (длина х ширина х
высота), мм.
3615X1800X2095
Вес полуавтомата, кг 13500
Изготовитель — Киевский совнархоз
