Токарный шестишпиндельный автомат 1265М-6

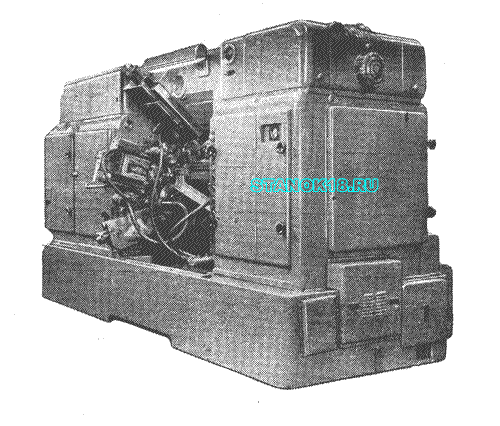

Токарный шестишпиндельный автомат 1265М-6

Автомат предназначен для обработки деталей из калиброванного пруткового материала и труб. В шести позициях шпинделей одновременно выпол­няются различные операции в соответствии с техно­логическим процессом: точение, сверление, развертывание, нарезание резьбы, подрезка, отрезка и т. д. Автомат используется в массовом и крупно­серийном производстве.

На автомате имеется шесть поперечных суппортов (с независимым приводом каждый) и один центральный продольный суппорт, обслуживающий шесть позиций. Кроме того, на продольном суппорте в четырех позициях могут устанавливаться ин­струментальные державки с независимой (от про­дольного суппорта) подачей, а также инструмен­тальные шпиндели  с самостоятельным приводом.

Число оборотов рабочих и инструментальных шпинделей в минуту, а также величина подачи про­дольного и поперечных суппортов и устройств с независимой подачей настраиваются сменными зуб­чатыми колесами.
Величины рабочих ходов продольного суппорта регулируются специальным механизмом с постоянными кулачками, а поперечных суппортов — стан­дартным набором плоских кулачков.
Станок работает по автоматическому циклу: быстрый подвод суппортов к рабочим шпинделям, рабочие подачи суппортов, быстрый отвод суппор­тов, подвод упора материала в рабочее положение, подача и зажим прутка, поворот шпиндельного ба­рабана на 7б оборота.

Автомат может работать с двойной индексаци­ей. При этом шпиндельный барабан поворачивается на '/з оборота, а подача и зажим материала производятся в двух позициях (пятой и шестой). За один цикл отрезаются две обработанные детали (в позициях пятой и шестой). Для двойной индек­сации на автомате устанавливаются специальные детали, что должно быть оговорено при заказе.
Для удобства обслуживания и наладки автомат снабжен приводом от отдельного электродвигателя. Стружка удаляется винтовым транспортером. Смазка автомата — централизованная.

 На автома­те установлены резьбонарезное и быстросверлиль-ное устройства.
Автомат оборудован счетчиком циклов и цикло-указателем и имеет электрифицированную систему управления при помощи электромагнитных фрикционных муфт.

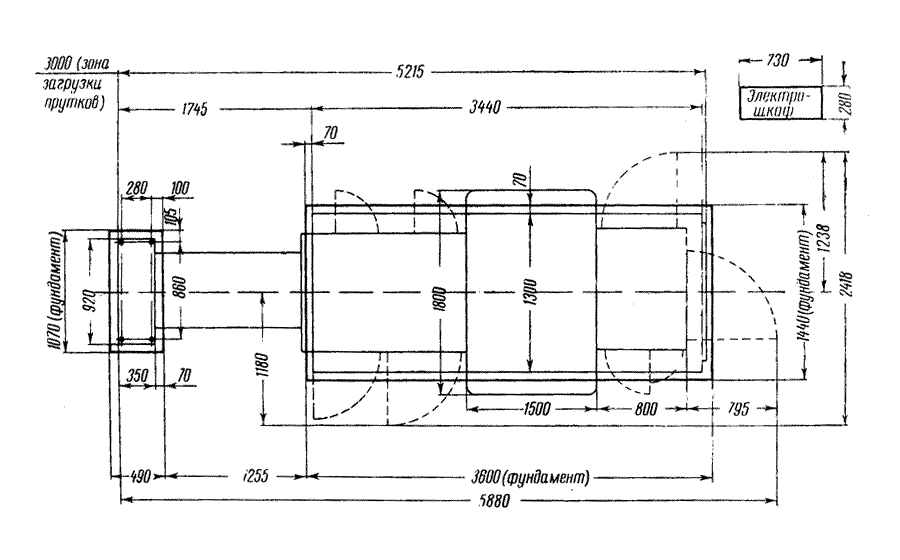

Установочный чертёж Токарный шестишпиндельный автомат 1265М-6
Установочный чертёж Токарный шестишпиндельный автомат 1265М-6
Основные данные
Основные размеры
Наибольшие      размеры     обрабатываемого
прутка, мм:

Круг 65
квадратного  (сторона)     45
шестигранного   (диаметр вписанноного  круга)      55
Наибольшая длина обрабатываемой детали
  190
Наименьший и наибольший диаметр нарезаемой резьбы 6—36
Суппорты
Число суппортов:
поперечных. 6
продольных     1
Наибольшее перемещение поперечных суппортов, мм -
верхних     90
средних   70
нижних 80
Ход продольного  суппорта, мм 200
Наибольший рабочий  ход продольного суппорта
  160
Механика автомата
Пределы чисел оборотов рабочих  шпинделей в мин. 73—1590
Число скоростей  рабочих шпинделей   (регулируемое   сменными   зубчатыми   колесами) 29
Диаметр   отверстия   шпинделя,   мм 90
Наибольшая длина подачи прутка, мм 200
Продолжительность   холостого   хода,   сек  3,5
Привод, габарит и вес   автомата
Мощность электродвигателей, квт:
главного   привода     28
наладочного  привода        1,7
насоса   для   охлаждающей   жидкости 0,65
Габарит     автомата      (длинаХширинаХвысота) 5215X1800X2
Вес автомата, кг....... 13500
Изготовитель — Киевский совнархоз.
