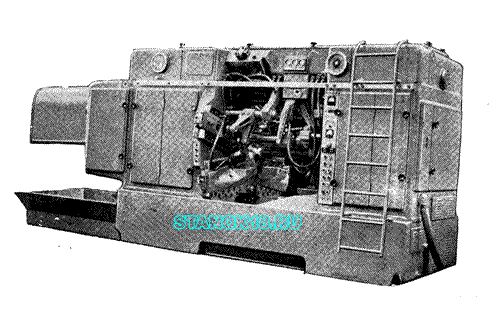

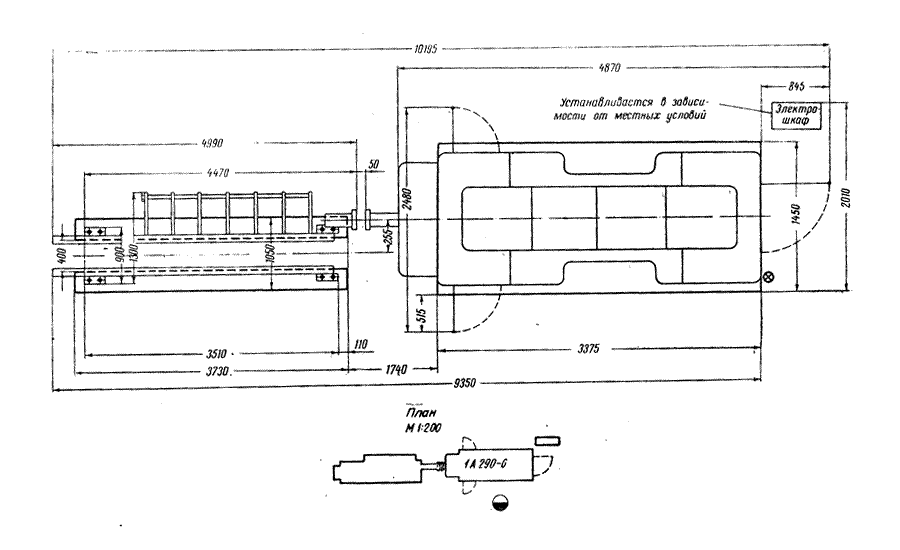

Техдокументация на станки, Токарный шестишпиндельный автомат 1А290-6

Автомат предназначен для обработки деталей из прутковых или трубных заготовок в массовом, крупносерийном и серийном производстве.
На автомате можно выполнять различные то­карные и сверлильные операции: черновое, чисто­вое и фасонное обтачивание, сверление, зенкерование, развертывание, растачивание, подрезку тор­цов, нарезание резьбы, вытачивание канавок и т. п.

Режущий инструмент закрепляется в держав­ках на продольном и шести поперечных суппортах, Продольный суппорт обслуживает все позиции, а каждый из поперечных суппортов — одну из пози­ций шпиндельного барабана.
Величина рабочего хода продольного суппорта изменяется специальным механизмом с постоянны­ми кулачками, а поперечных суппортов — стан­дартным набором плоских кулачков. Число оборо­тов рабочих и инструментальных шпинделей и по­дача поперечных и продольного суппортов настраи­ваются сменными зубчатыми колесами.

В третьей, четвертой, пятой и шестой позициях
могут быть установлены дополнительные устрой­ства с независимой от остальных суппортов пода­чей и инструментальные шпиндели, вращающие инструмент.
Станок работает по автоматическому циклу: бы­стрый подвод суппортов к рабочим шпинделям, ра­бочие подачи суппортов, быстрый отвод суппортов, поворот шпиндельного барабана на 60°. Затем цикл повторяется.

При обработке простых деталей станок может работать как сдвоенный трехшшшдельный авто­мат. Шпиндельный барабан при этом поворачива­ется на 120°, и за один цикл автомата снимаются две готовые детали.

Автомат имеет наладочный электродвига­тель вращения распределительного вала, местное освещение, винтовой транспортер для удаления стружки и указатель цикла работы, а также загру­зочное устройство, при помощи которого прутки загружаются в рабочие шпиндели. Управление станком — кнопочное.
