Техдокументация на станки, Токарный одношпиндельный автомат продольного точения 1А10ПС



Техническая библиотека -> Токарные станки->

Токарный одношпиндельный автомат продольного точения 1А10ПС

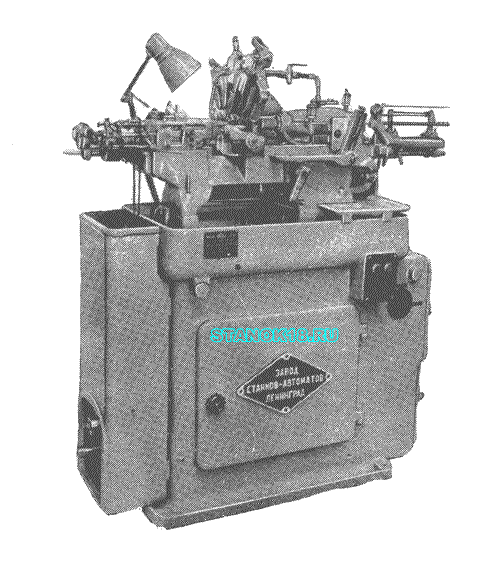

Токарный одношпиндельный автомат продольного точения 1А10ПС

Автомат предназначен для серийного и массового изготовления деталей фасонного профиля повышенной точности из холоднотянутого калиброванного прутка.
В основном автомат применяется в часовой промышленности.


Для получения деталей особо высокой точности с допусками менее 0,005 мм применяются прутки I класса точности.
Все операции, кроме загрузки прутка, автоматизированы.
Вращение шпинделя осуществляется от электродвигателя через главный вал, расположенный в основании станка.
Резание на автомате производится в непосредственной близости от направляющего люнета в суппортной стойке, что обеспечивает получение высокой точности.

Пруток подается перемещением шпиндельной бабки, в которой он зажимается. Цикл движений инструмента и прутка задается кулачками распределительного вала, рассчитанными на данную обрабатываемую деталь.
По особому заказу за отдельную плату к автомату могут быть поставлены следующие приспособления: двухшпиндельное сверлильное приспособление, редуктор многократного ввода и вывода сверла, одношпиндельное резьбонарезное приспособление и механизм автоматического выключения распределительного вала.

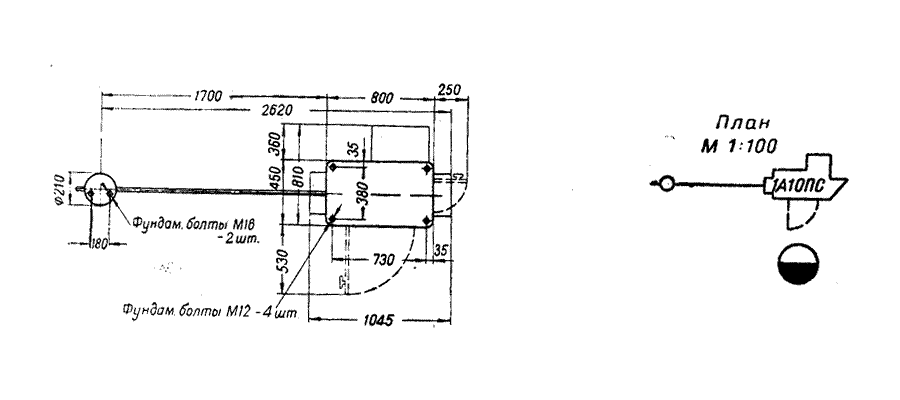

Установочный чертёж Токарный одношпиндельный автомат продольного точения 1А10ПС
Установочный чертёж Токарный одношпиндельный автомат продольного точения 1А10ПС
Основные данные

Основные размеры

Наибольшие      размеры     обрабатываемого прутка, мм

7

Наибольшая длина прутка, мм

2000

Наибольшая длина проточки, мм

50

Диаметр нарезаемой резьбы:



наибольший  по   стали

МЗ

наибольший по латуни

М4

наименьший

М0,4

Наибольшая длина нарезаемой резьбы, мм

30

Наибольший  диаметр сверления, мм:



По стали

3

по  латуни

4

Наибольшая глубина сверления, мм

30

Расстояние от торца  шпинделя до опорной
плоскости резцов, мм:



наибольшее

113

наименьшее

2

Суппорты



5

Перемещение суппортов, мм:



балансира

8

стойки

10 и 20

Механика автомата

Число скоростей шпинделя

17

Пределы чисел оборотов шпинделя в ми-

1030—6250

Производительность, привод, габарит
и вес автомата

Производительность шт/час

13—1890

Мощность электродвигателя главного  привода

1,7

Габарит    автомата     (длинах ширинах высота

2620X810X1430



550

Изготовитель — Ленинградский
совнархоз.
