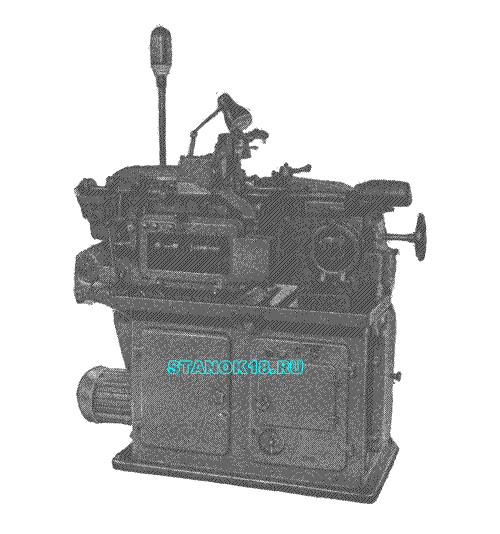

Автомат предназначен для изготовления различных деталей из круглого, квадратного и шестигранного пруткового материала.
На автомате можно обрабатывать детали из различных материалов—от меди до твердой стали.
Автомат поставляется в универсальном исполнении с комплектом сменных зубчатых колес, цанг и различных державок.
Преимущественно автомат применяется в крупносерийном и массовом производстве, но может быть также использован в серийном производстве при проектировании и изготовлении необходимой оснастки для выпуска специально подобранных групп деталей с максимально возможным использованием одного и того же комплекта кулачков, зажимных и подающих цанг, державок и инструментов.
На верхней плоскости станины автомата закреплена шпиндельная бабка, на передней плоскости которой имеется платик для установки специальных приспособлений. На задней плоскости бабки имеется качающийся упор, а на верхней — вертикальный суппорт.
На верхней плоскости станины находятся также привод приспособлений, привод быстрого сверления, направляющие револьверной головки и поперечных суппортов. На передней стороне станины смонтирован главный распределительный вал с дисковыми кулачками и кулачковыми барабанами, при помощи которых осуществляется упрарление автоматом.
С правой стороны внутри станины расположен поперечный распределительный вал с дисковым кулачком и кулачковым барабаном, при помощи которого производятся подача и переключение револьверной головки.
С задней стороны станины помещается вспомогательный распределительный вал для управления холостыми ходами.
Командоаппарат и электромагнитные муфты автоматически изменяют скорости резания в процессе обработки детали.
За особую плату могут быть поставлены следующие приспособления: приспособление для сверления с конца отрезки; фрезерная головка; механизм управления приспособлениями; редуктор приспособлений; приспособление для нарезания резьбы гребенкой; транспортер для удаления стружки; привод приспособлений; приспособление для внешней подачи. |
