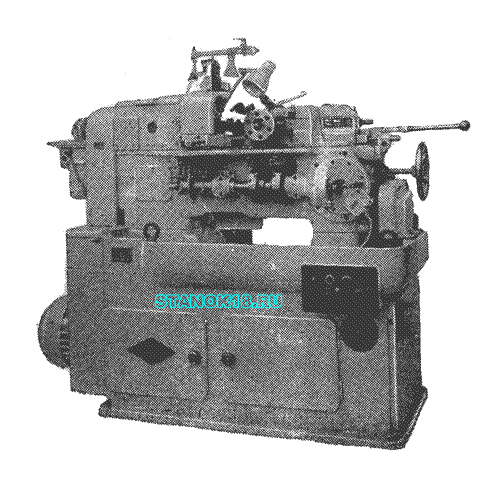

Автомат предназначен для обработки из калиброванных прутков различных деталей сложной конфигурации (обтачивания и растачивания простыми и фасонными резцами, нарезания резьбы метчиками, плашками, самораскрывающимися головками, сверления, зенкерования, развертывания) в серийном и массовом производстве.
Все операции, кроме загрузки прутка, автоматизированы.
Автомат имеет револьверную головку с шестью гнездами для инструмента, два поперечных и один вертикальный суппорты.
Привод шпинделя осуществляется от электродвигателя через коробку скоростей с электромаг-
нитными муфтами и клиноременную передачу.
Коробка скоростей с электромагнитными муфтами дает возможность шпинделю в одном автоматическом цикле получать шесть скоростей — три правые и три левые. Для получения большего количества скоростей шпинделя имеется набор сменных зубчатых колес.
Привод вспомогательного вала — от индивидуального электродвигателя через червячный редуктор. От вспомогательного вала получают движения все узлы и механизмы станка.
Точность обработки в пределах III класса, чистота обработки соответствует 6 и 7 классу.
