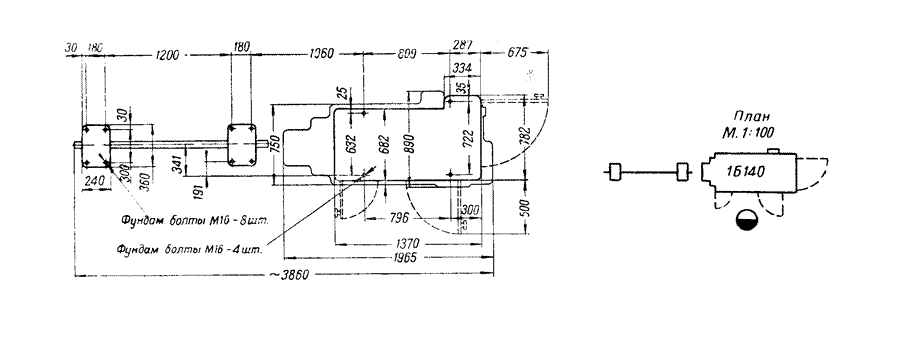

Автомат предназначен для обработки различных деталей из калиброванного пруткового материала (обтачивания, подрезания торцов, центрования, сверления, развертывания, зенкерования, растачивания, нарезания наружной и внутренней резьбы) в серийном и массовом производстве.
Все операции, кроме загрузки прутка, автоматизированы.
Автомат имеет револьверную головку с шестью гнездами для инструмента, два поперечных суппорта (один из которых имеет продольное перемещение) и два вертикальных.
Для сокращения времени на холостые ходы и переналадки автомат снабжен механизмом включения ускоренного хода распределительного вала и съемным блоком кулачков поперечных суппортов.
Привод шпинделя осуществляется от электродвигателя через коробку скоростей с электромагнитными муфтами и клиноременную передачу. Автоматическое изменение скорости производится ко-мандоаппаратом через электромуфты и муфту обгона в коробке скоростей.
Привод вспомогательного движения — от отдельного электродвигателя через червячную пару. От вспомогательного и распределительных валов дается команда всем механизмам и узлам станка, в зависимости от установленной наладки.
Автомат имеет блокировочные и предохранительные устройства.
В станине программированы по циклу число оборотов шпинделя, включение электродвигателя приспособлений и торможение шпинделя.
Автомат обеспечивает точность обработки по III классу и чистоту обработки 6 и 7 класса.
На автомате установлены: устройство для быстрого сверления, устройство для проточки конусов, устройство для поперечного сверления, ловитель деталей, качающийся упор, транспортер для удаления стружки.
Дополнительно, по особому заказу, к станку могут быть поставлены дополнительные устройства: устройство для внешней подачи материала, приспособление для нарезания резьбы гребенкой или резцом, механизм для заправки прутка, приспособление для поперечного сверления и магазинное устройство по специальной наладке. |
