Техдокументация на станки, Токарно-винторезный станок 1К62М



Техническая библиотека -> Токарные станки->

Токарно-винторезный 1К62М

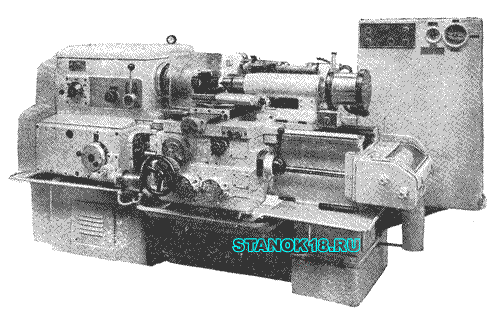

Токарно-винторезный станок 1К62М

Станок предназначен для обработки детали в центрах  или в патроне по автоматическому циклу с программированием ходов и электрокопировани­ем по IV классу точности.
Станок может быть встроен в автоматическую линию.
Управление скоростями шпинделя осуществляется от двух рукояток, а торможение шпинделя — электромагнитной фрикционной муфтой.

Пуск и останов главного привода производятся кнопочной станцией, расположенной на каретке.
Необходимая подача выбирается при помощи двух рукояток, расположенных на коробке подач и коробке скоростей.

При копировальных работах возможно автоматическое переключение подач.
Перемещением каретки и нижней части суппор­та управляют при помощи одной электрорукоятки с мнемоническим включением, установленной на фартуке. Для быстрого перемещения суппорта в четырех направлениях производят дополнительное нажатие кнопки, встроенной в рукоятку.

Задняя бабка прикрепляется к станине одной рукояткой. При автоматическом цикле изделие за­жимается инерционным патроном.
При точении в два прохода шаблон автоматически переводится с чернового на чистовой проход.

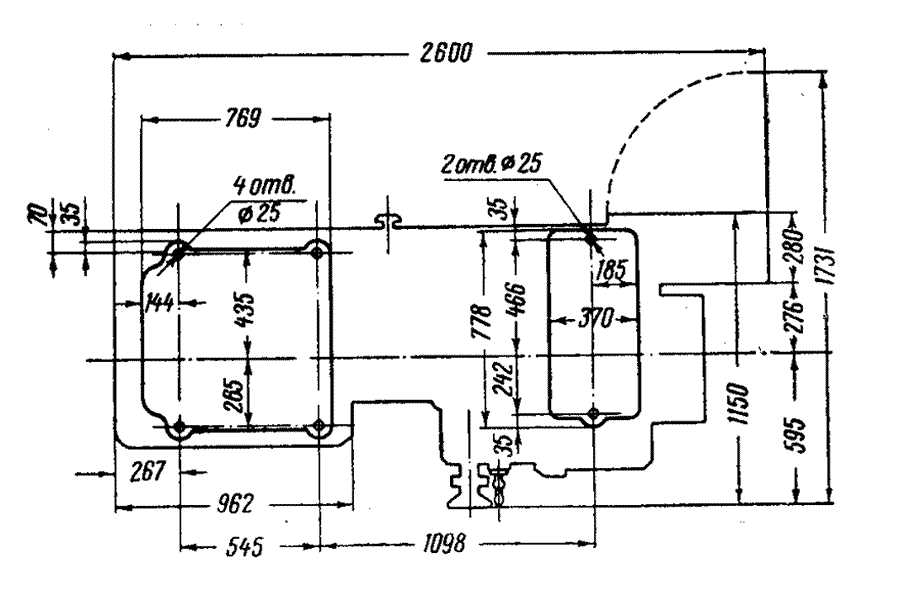

Установочный чертёж Токарно-винторезный станок 1К62М
Установочный чертёж Токарно-винторезный станок 1К62М





Основные данные

Основные    размеры
Наибольший    диаметр  изделия,    устанавли-
ваемого над станиной, мм     400
Расстояние между центрами, мм     500
Наибольший   диаметр изделия,   обрабатываемого над нижней частью суппорта, мм 200
Наибольшая длина  обтачивания,   мм 430
Шпиндель
Конус отверстия  в шпинделе     Морзе № 6
Диаметр отверстия в шпинделе, мм 47
Суппорты
Наибольшие размеры сечения державки резца, мм 25 и 35
Наибольшее продольное  перемещение, мм 430
Наибольшее  поперечное   перемещение,    мм 250
Наибольшее расстояние от оси центров до
кромки   резцедержателя,   мм 240
Наибольшее перемещение  резцовых салазок 140
Задняя   бабка
Конус отверстия пиноли. Морзе № 5
Наибольшее   перемещение  пиноли,   мм 92
Механика автомата
Число  скоростей  шпинделя    12
Пределы чисел оборотов  шпинделя в минуту. 200—2000
Число продольных  и поперечных подач 10
Пределы подач, мм/об шпинделя:
продольных    0,075—1,6
поперечных 0,0357—0,8
Скорость быстрых установочных перемещений суппорта, мм:
продольного     3,4
поперечного     1,7
Привод, габарит и «ее станка
Электродвигатели трехфазного тока:
главного привода:
мощность,   квт 5,7
число оборотов в минуту 1450
привода  ускоренных ходов:
мощность,  квт 1
число оборотов в  минуту     1410
Габарит    станка       (длинаХширинаХвысота 2600X1150X1410
Вес станка без гидробака, кг     2120
Производитель – Московский городской совнархоз
