| Основные размеры |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм |
320 |
| Наибольший диаметр изделия, устанавливаемого над суппортом, мм |
160 |
| Наибольший диаметр обрабатываемого |
32 |
| Расстояние между центрами, мм |
500; 710 |
| Наименьший и наибольший шаг нарезаемой резьбы: |
|
| метрической |
0,5—95 |
| дюймовой (число ниток на 1") |
48-1/4 |
| Число скоростей шпинделя |
8 |
| Пределы чисел оборотов шпинделя в минуту |
32—1200 |
| Шпиндель |
| Конус отверстия в шпинделе |
Морзе № 5 |
| Диаметр отверстия в шпинделе, мм |
35 |
| Суппорт |
| Количество резцов в резцедержателе |
4 |
| Наибольшие размеры сечения державки |
22x25 |
| Высота от опорной поверхности резца до |
25 |
| Наибольшее перемещение (вручную и механическое), мм: |
|
| продольное |
430, 640 |
| поперечное |
250 |
| Перемещение на одно деление лимба, мм: |
|
| продольное |
0,5 |
| поперечное |
0,05 |
| Перемещение на один оборот лимба, мм: |
|
| продольное |
100 |
| поперечное |
5 |
| Наибольший угол поворота, град |
±60 |
| Наибольшее перемещение, мм |
125 |
| Перемещение на одно деление лимба, мм |
0,03 |
| Задняя бабка |
| Конус отверстия в пиноли |
Морзе № 4 |
| Наибольшее перемещение пиноли, мм |
120 |
| Привод, габарит и вес станка |
| Мощность электродвигателя главнего привода |
|
| |
1,7—2,8 |
| Число оборотов электродвигателя в минуту |
930 |

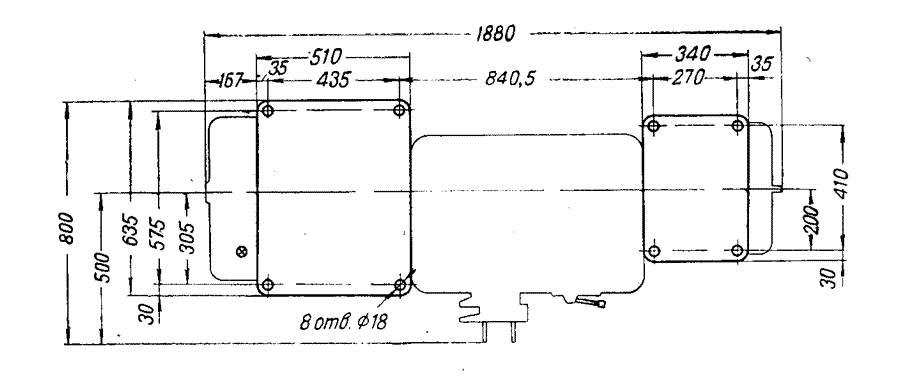

| Габарит станка (длинаХширинаХвысота) |
1880X800X1450 |
| Вес станка |
800 |
| |
|
| Изготовитель — Армянский совнархоз. |
