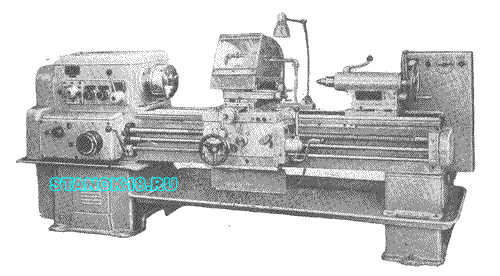

Токарно-винторезный станок повышенной точности МК653 |
| |
 |
Станок предназначен для выполнения различных токарных работ методом копирования, например для нарезания резьбы повышенной точности — метрической, дюймовой, модульной и питчевой, а также архимедовой спирали.
Обладая высокой мощностью привода, большой жесткостью, прочностью и высокой точностью исполнения всех звеньев кинематической цепи главного движения и цепи подач, а также широким диапазоном скоростей и подач, станок позволяет выполнять высокопроизводительное (скоростное и силовое) резание твердосплавными резцами.
Управление скоростями вращения шпинделя —двухрукояточное. Необходимая подача выбирается при помощи двух рукояток коробки подач и одной рукоятки коробки скоростей. Пуск, останов и реверсирование шпинделя осуществляются рукояткой, управляющей фрикционной муфтой.
Механические перемещения суппорта в продольном и поперечном направлениях включаются от одной мнемонической рукоятки, расположенной на фартуке.
Быстрые перемещения каретки и суппорта в четырех направлениях осуществляются от отдельного электродвигателя, который включается при помощи той же рукоятки и электрокнопки, встроенной в шарик рукоятки. Направление движения рукоятки совпадает с направлением движения суппорта и резцовой головки.
Задняя бабка крепится к станине одной рукояткой через систему рычагов и эксцентрик.
Станок снабжен откидным ограждением с экраном из специального стекла.
Нагрузка на резец контролируется электрическим прибором.
Станок по согласованию с заказчиком может быть укомплектован гидрокопировальным суппортом ГСП-41 или конусной линейкой.
Гидрокопировальный суппорт дает возможность осуществлять различные токарно-копировальные работы.
Гидросуппорт действует по схеме однокоординатного копирования с продольной подачей (задающей). Продольная автоматическая подача применяется при обтачивании и растачивании. |
Установочный чертёж Токарно-винторезный станок повышенной точности МК653 |
 |
Основные данные |
| Основные размеры |
|
Наибольший диаметр изделия, устанавли-
ваемого над станиной, мм |
400 |
| Расстояние между центрами, мм |
1000; 1400 |
| Наибольший диаметр обрабатываемого изделия, мм: |
|
| над нижней частью суппорта |
220 |
| |
400 |
| из прутка |
36 |
| Наибольший диаметр обрабатываемого прутка для станков со шпинделем, имеющим короткий конус и фланец, мм |
48 |
| Диаметр отверстия в шпинделе с коротким конусом, мм. |
47 |
| Наибольшая длина обтачивания (соответственно расстоянию между центрами) |
930; 1330 |
| Шаг нарезаемой резьбы и спиралей: |
|
| метрической |
1 — 192 |
| дюймовой, число ниток на 1" |
2—24 |
| модульной, мм. |
0,5я—48л |
| питчевой |
96—1 |
| архимедовых спиралей, дюймы |
3/8 -7/16 |
| Шпиндель |
| Конус в отверстии шпинделя |
Морзе № 5 |
| Суппорт |
| Количество резцов в резцедержателе . |
4 |
| Наибольшие размеры сечения державки резца, мм |
25X25 |
| Наибольшее продольное перемещение соответственно расстоянию между центра- |
930; 1330 |
| Наибольшее поперечное перемещение, мм |
250 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм |
240 |
| Наибольший угол поворота резцовых салазок, град........ |
—65, +90 |
| Наибольшее перемещение резцовых салазок, мм. |
140 |
| Задняя бабка |
| Конус отверстия в пиноли |
Морзе № 5 |
| Наибольшее перемещение пиноли, ми |
200 |
| Поперечное смещение бабки, мм. |
±15 |
| Механика станка |
|
| Число скоростей шпинделя |
23 |
| Пределы чисел оборотов шпинделя в мину ту |
12,5—2000 |
| Число продольных и поперечных подач |
42 |
| Пределы подач, мм/об шпинделя: |
|
| продольных |
0,070—4,16 |
| поперечных |
0,035—2,08 |
| Скорость быстрых установочных перемеще ний суппорта, м/мин: |
- |
| продольного |
3,4 |
| поперечного |
1,7 |
| Привод, габарит и вес станка |
| Электродвигатели трехфазного тока: |
|
| главного привода: |
|
| мощность, квт |
10 |
| число оборотов в минуту |
1450 |
| быстрых перемещений суппорта: |
|
| мощность, квт |
1 |
| число оборотов в минуту |
1410 |
| насоса системы охлаждения: |
|
| мощность, квт |
0,125 |
| число оборотов в минуту |
2800 |
| Габарит станка (соответственно расстоянию между центрами), мм: |
" |
| длина |
2810; 3210 |
| ширина |
1165 |
| высота |
1325 |
| Вес станка (соответственно расстоянию между центрами), кг: |
|
| с конусной линейкой |
2382; 2563 |
| с гидросуппортом |
2453; 2731 |
|
| |
Техническая характеристика гидрокопировального суппорта ГСП 41
| Наибольший диаметр наружного копирования, мм. |
155 |
| Наибольший диаметр растачивания, мм |
200 |
| Наибольший перепад диаметров при копировании, мм. |
80 |
| Наибольшая длина копируемой части изделия, мм |
600 |
| Чистота поверхности (в зависимости от режимов обработки) |
До 5 |
| Ход гидросуппорта, мм. |
50 |
| Диаметр поршня, мм. |
96 |
| Диаметр штока, мм |
62 |
| Угол наклона оси цилиндра к оси центров, град |
--60; ±30 |
| Скорость подвода резца гидросуппортом |
|
(при рабочем давлении 20—25 атм),
м/мин |
0,7 |
| Скорость отвода резца гидросуппортом, м/мин |
0,2 |
| Наибольшее усилие, развиваемое гидроцилиндром, кг |
800 |
| Рабочее движение, атм. |
20—25 |
| Рабочая жидкость |
Масло веретенное |
| Мощность электродвигателя, квт |
1 |
| Вес гидросуппорта с электрооборудованием |
160 |
| Конусная линейка предназначена для точения конусов длиной до 508 мм (20") с углом конусности до ±10° |
| Изготовитель — Московский городской совнархоз. |
|
